0、前言
黑龍江省雞西市立新煤礦六井煤質呈中級灰份，富含白色凝灰巖，遇水膨脹，黏度增加，無法水洗，由于煤質不好，長期困擾企業發展、結合立新礦實際情況，2003年12月份，具有占地面積小，投資少，工藝簡單等優點的復合干法選煤系統投入運行。系統中的主要設備一
破碎機選用的是新齒形分級破碎機，型號為2PGC6550。
1、結構原理

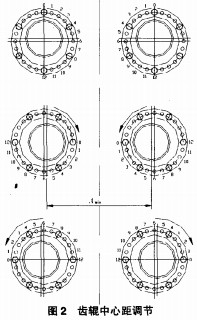

該型破碎機采用新型破碎齒，破碎齒呈螺旋均布在齒輥上，如圖1所示。兩齒輥相對旋轉如旋轉的格篩，將小于產品粒度的物料進行篩分，將大于產品粒度的物料進行破碎，克服進入破碎機大小物料摻雜破碎的缺陷，該機兩齒輥中心距的調節采用獨特的偏心軸承杯結構，調節方法如圖2所示。
使用中發現，當2個齒輥中心距離調整到Amin =585 mm時，破碎后最大粒度高達80 mm，無法滿足主選機入料粒度(0～60 mm)要求。經過分析論證，將16 mm厚，45 mm寬的普通鋼板卷成環形襯套，然后沿徑向分成3瓣，將環形襯套焊接在齒輥的齒溝上，如圖3所示。從而縮小產品通過的空間距離，使粒度縮小，經試用破碎粒度得到調整，滿足了主選機的入料粒度要求，使用效果良好。運行1a后焊接的瓣式環形襯套被磨損，粒度增大，此時采用在襯套上堆焊耐磨焊條的方式進行修補仍可滿足使用要求，既方便又安全可靠。
2、結語
將瓣式環形襯套焊接在2PCC破碎機齒溝表面上，可以方便調整齒頂與齒溝之間的間隙，縮小產品通過的空間距離，得到細小的破碎粒度，同進，便于維修，省時省力。如將普通鋼板換成耐磨鋼板，效果會更好。
